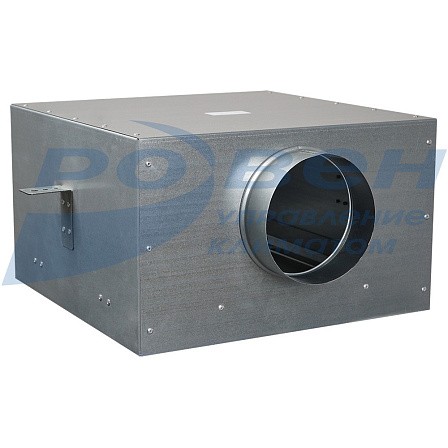

Камера статического давления

Описание
Характеристики
Другие товары группы
Скачать прайс-лист
13 июля 2020 361.35 kb

Компания РОВЕН предлагает купить камера статического давления в Пензе по выгодной цене. Приглашаем посетить наш офис по адресу: Пенза, ул. Металлистов, 9, офис 17, 18. Позвоните по телефону +7 841 246 61 87, наши специалисты ответят на все ваши вопросы.

Камера статического давления предназначена для распределения и направления воздушного потока, подводимого к воздухораспределителю, что улучшает аэродинамические характеристики, образуемые воздушной струей.
Для регулирования расхода воздуха камера может комплектоваться регулятором, который представляет собой заслонку с ручным управлением или с площадкой под электропривод с плавным регулированием. Регулятор расхода воздуха устанавливается в присоединительный патрубок.

Особенности:

  • Снижение аэродинамического шума за счет уменьшения скорости потока воздуха
  • Удобство монтажа воздухораспределительного устройства
  • Возможность регулировки расхода воздуха с помощью регулирующей заслонки
  • Возможность комплектации шумоизоляцией с толщиной 25 мм
  • Выбор расположения присоединительного патрубка (вертикально или горизонтально)
  • Потолочный монтаж камеры
  • Крепление к строительным конструкциям с помощью шпилек

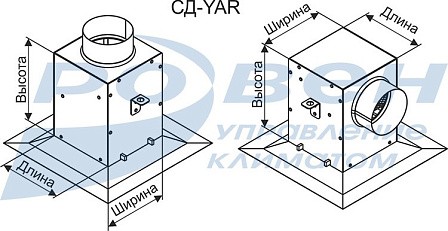

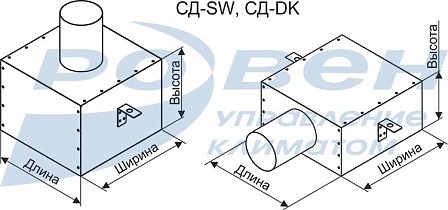

Габаритные и присоединительные размеры (мм) камеры для диффузоров

Камера СД 1.jpg

Воздухораспределитель

A

B

Диаметр патрубка (D)

Расположение патрубка сверху (В)

Расположение патрубка сбоку (Б)

Длина патрубка

H1

H2

YAR 011 300x300 (HxL)

150

150

100

200

200

55

YAR 011 450x450 (HxL)

300

300

100,125,140,160,180,200,225

300

D+100 мм

YAR 011 600x600 (HxL)

450

450

100,125,140,160,180,200,225,250

SW 600x600 (HxL)

600

600

100,125,140,160,180,200,225,250

П6060ДП (AxB)

600

600

100,125,140,160,180,200,225,250

Диффузор вихревой 300x300 (HxL)

300

300

100,125,140,160,180,200,225,250

Диффузор вихревой 400x400 (HxL)

400

400

100,125,140,160,180,200,225,250

Диффузор вихревой 450x450 (HxL)

450

450

100,125,140,160,180,200,225,250

Диффузор вихревой 500x500 (HxL)

500

500

100,125,140,160,180,200,225,250

Диффузор вихревой 600x600 (HxL)

600

600

100,125,140,160,180,200,225,250

Диффузор вихревой 300

400

400

100,125,140,160,180,200,225,250

Диффузор вихревой 400

500

500

100,125,140,160,180,200,225,250

Диффузор вихревой 450

550

550

100,125,140,160,180,200,225,250

Диффузор вихревой 500

600

600

100,125,140,160,180,200,225,250

Диффузор вихревой 600

700

700

100,125,140,160,180,200,225,250

DK 250

350

350

100,125,140,160,180,200,225,250

DK 300

400

400

100,125,140,160,180,200,225,250

DK 350

450

450

100,125,140,160,180,200,225,250

DK 200

300

300

100,125,140,160,180,200,225

Габаритные и присоединительные размеры (мм) камеры для щелевых решеток

Камера СД 2.jpg

Воздухораспределитель

D

Расположение патрубка сверху (В)

Расположение патрубка сбоку (Б)

В

А

H1

h2

H2

Решетка щелевая РЩ (РЩб)

100

260

150

210

Выбирается в зависимости от L (длины) решешетки РЩБ от 500-2000мм

Выбирается в зависимости от Н (высоты) решешетки РЩБ от 49мм (1 щель) до 244мм (6щелей),шаг 39мм

125

260

175

235

140

260

190

250

160

260

210

270

180

260

230

290

200

260

250

310

225

260

275

335

250

260

300

360

Монтаж

Камера СД 3.jpg

Монтаж камер статического давления осуществляется к потолку при помощи специальных креплений на корпусе камеры.
1 - шпилька
2 - камера статического давления
3 - диффузор
Расположение присоединительного патрубка: сверху (вариант 1), сбоку (вариант 2).

Пример обозначения (камера статического давления для диффузоров):

Камера СД-YAR-600*600-В160-Р-0
              где:    Камера СД – камера статического давления;
                        YAR011 – тип диффузора под камеру статического
                                         давления (YAR 011, DK, SW, П6060ДП,
                                         диффузор вихревой);
                        600*600 – размер диффузора (мм) (или диаметр d250);
                        В – подвод воздуховода (В - сверху, Б - сбоку);
                        160 – диаметр патрубка (мм);
                        Р – наличие регулятора расхода воздуха (Р - да, 0 - нет);
                        0 – шумоизоляция (Ш - есть, 0 - нет).

Пример обозначения (Камера статического давления для щелевых решеток):

Камера СД-РЩБ-127*1000-В200-Р-0
               где:    Камера СД – камера статического давления;
                         РЩБ – решетка щелевая;
                         127*1000 – установочный размер решетки (HxL), мм;
                         В – подвод воздуховода (В - сверху, Б - сбоку);
                         160 – диаметр патрубка (мм);
                         Р – наличие регулятора расхода воздуха (Р - да, 0 - нет);
                         0 – шумоизоляция (Ш - есть, 0 - нет).
