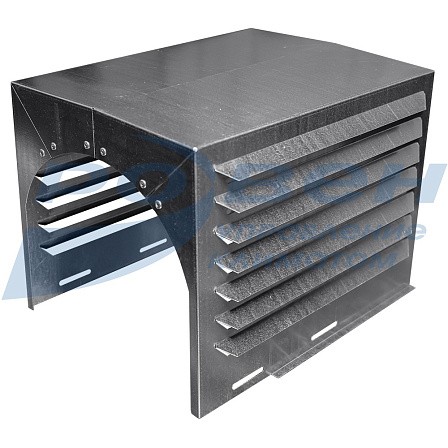

Кожух ЭД для вентиляторов ВРН, ВРВ

Кожух ЭД предназначен для защиты электродвигателя вентиляторов ВРН/ВРВ от попадания осадков при использовании вентилятора на улице.

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице.
Кожух подбирается для конкретной модели радиального вентилятора: ВРН, ВРВ.

Подбор кожуха ЭД

Габарит электродвигателя (высота оси вращения)	Модель кожуха ЭД	Мощность, кВт	n, об/мин
56	Кожух ЭД-ВРН/ВРВ-О-56	0,12	1500
		0,18	1500
		0,18	3000
		0,25	3000
63	Кожух ЭД-ВРН/ВРВ-О-63	0,18	1000
		0,25	1000
		0,25	1500
		0,37	1500
		0,37	3000
		0,55	3000
71	Кожух ЭД-ВРН/ВРВ-О-71	0,18	750
		0,25	750
		0,37	1000
		0,55	1000
		0,55	1500
		0,75	1500
		0,75	3000
		1,1	3000
80	Кожух ЭД-ВРН/ВРВ-О-80	0,37	750
		0,55	750
		0,75	1000
		1,1	1000
		1,1	1500
		1,5	1500
		1,5	3000
		2,2	3000
90	Кожух ЭД-ВРН/ВРВ-О-90	0,75	750
		1,1	750
		1,5	1000
		2,2	1500
		3,0	3000
100	Кожух ЭД-ВРН/ВРВ-О-100	1,5	750
		2,2	1000
		3,0	1500
		4,0	1500
		4,0	3000
		5,5	3000
112	Кожух ЭД-ВРН/ВРВ-О-112	2,2	750
		3,0	750
		3,0	1000
		4,0	1000
		5,5	1500
		7,5	3000
132	Кожух ЭД-ВРН/ВРВ-О-132	4,0	750
		5,5	750
		5,5	1000
		7,5	1000
		7,5	1500
		11,0	1500
		11,0	3000
160	Кожух ЭД-ВРН/ВРВ-О-160	7,5	750
		11,0	750
		11,0	1000
		15,0	1000
			1500
			3000
		18,5	1500
		18,5	3000
180	Кожух ЭД-ВРН/ВРВ-О-180	15,0	750
		18,5	1000
		22,0	1500
		22,0	3000
		30,0	1500
		30,0	3000
200	Кожух ЭД-ВРН/ВРВ-О-200	18,5	750
		22,0	750
		22,0	1000
		30,0	1000
		37,0	1500
		37,0	3000
		45,0	1500
		45,0	3000
225	Кожух ЭД-ВРН/ВРВ-О-225	30,0	750
		37,0	1000
		55,0	1500
		55,0	3000
250	Кожух ЭД-ВРН/ВРВ-О-250	37,0	750
		45,0	750
		45,0	1000
		55,0	1000
		75,0	1500
		75,0	3000
		90,0	1500
		90,0	3000
280	Кожух ЭД-ВРН/ВРВ-О-280	55,0	750
		75,0	750
		75,0	1000
		90,0	1000
		110,0	1500
		110,0	3000
		132,0	1500
		132,0	3000
315	Кожух ЭД-ВРН/ВРВ-О-315	90,0	750
		110,0	750
		110,0	1000
		132,0	750
		132,0	1000
		160,0	1000
			1500
			3000
		200,0	1500
		200,0	3000
		250,0	3000

Габаритные и присоединительные размеры кожуха ЭД

Модель	H	H1	L	L1	L2	B	B1	B2	Масса, кг
Кожух ЭД-ВРН/ВРВ-О-56	181	131	213,1	21...51	71	192	145	90	1,2
Кожух ЭД-ВРН/ВРВ-О-63	194	158	243	27...57	80	185	136	100	1,3
Кожух ЭД-ВРН/ВРВ-О-71	216	170	293	27...57	90	214	166	112	1,7
Кожух ЭД-ВРН/ВРВ-О-80	226	185	293	34...64	100	227	178	125	1,8
Кожух ЭД-ВРН/ВРВ-О-90	256	196	363	42...82	125	279	134	140	2,8
Кожух ЭД-ВРН/ВРВ-О-100	281	207	382	51...91	112/140	279	114	160	3,2
Кожух ЭД-ВРН/ВРВ-О-112	326	268	442	64...104	140	300	200	191	4,0
Кожух ЭД-ВРН/ВРВ-О-132	371	327	474	71...111	140/178	403	354	216	5,4
Кожух ЭД-ВРН/ВРВ-О-160	446	327	594	106...146	178/210	399	354	254	7,3
Кожух ЭД-ВРН/ВРВ-О-180	493	389	672	107...146	203/241	467	418	279	9,3
Кожух ЭД-ВРН/ВРВ-О-200	570	429	742	147...247	267/305	507	456	318	11,3
Кожух ЭД-ВРН/ВРВ-О-225	586	503	777	131...171	311	603	556	356	13,7
Кожух ЭД-ВРН/ВРВ-О-250	626	526	842	129	311	576	528	406	17
Кожух ЭД-ВРН/ВРВ-О-280	754	710	998	157	368	630	588	457	19
Кожух ЭД-ВРН/ВРВ-О-315	885	800	1220	195	406	650	602	508	23

МАРКИРОВКА:

Кожух ЭД-ВРН/ВРВ-О-56
             где:    Кожух ЭД-ВРН/ВРВ – кожух для радиальных вентиляторов ВРН/ВРВ;
                       О – общепромышленное исполнение;
                       56 – габарит электродвигателя (высота оси вращения).
