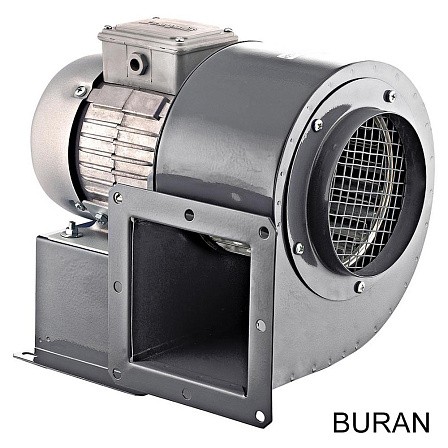

Вентилятор радиальный BURAN

Вентиляторы BURAN предназначены для организации систем местной или общеобменной приточно-вытяжной вентиляции с развитой сетью воздуховодов.

получить консультацию

Описание товара

Характеристики моделей

Купить

Вентиляторы BURAN предназначены для организации систем местной или общеобменной приточно-вытяжной вентиляции с развитой сетью воздуховодов.

Особенности:

Корпус изготовлен из холоднокатаной стали и защищен от коррозии порошковой покраской.
Левое и правое исполнение корпуса.
Рабочее колесо вентиляторов изготовлено из оцинкованной стали с загнутыми вперед лопатками.
Входной фланец защищен металлической сеткой от попадания посторонних предметов.
Производительность вентилятора и давление воздуха регулируется путем изменения напряжения с помощью регулятора скорости с током нагрузки от 2 до 5,2 А.
Класс изоляции В, степень защиты IP44.
Температура перемещаемого воздуха от -25°С до +70 °С.
Уплотнитель фланца из ПВХ защищает от попадания воздуха извне. Что исключает появление «свиста».
Через гибкую вставку возможно соединение с воздуховодом.

Вентиляторы BURAN-PRO предназначены для перемещения загрязнённого воздуха с содержанием древесной, металлической, зерновой и прочей пыли в системах местной вытяжной вентиляции и аспирации.

Особенности:

Корпус изготовлен из холоднокатаной стали и защищен от коррозии порошковой покраской.
Левое и правое исполнение корпуса.
Рабочее колесо вентиляторов изготовлено из алюминия под давлением со специальным профилем лопаток.
Производительность вентилятора и давление воздуха регулируется путем изменения напряжения с помощью регулятора скорости с током нагрузки от 2 до 5,2 А.
Класс изоляции В, степень защиты IP44.
Температура перемещаемого воздуха от -25°С до +70 °С.
Уплотнитель фланца из ПВХ защищает от попадания воздуха извне. Что исключает появление «свиста».
Через гибкую вставку возможно соединение с воздуховодом.

Направление выхода потока воздуха:

BURAN выход воздуха.jpg

Направление вращения мотор-колеса совпадает с направлением потока воздуха (см. на корпусе вентилятора).

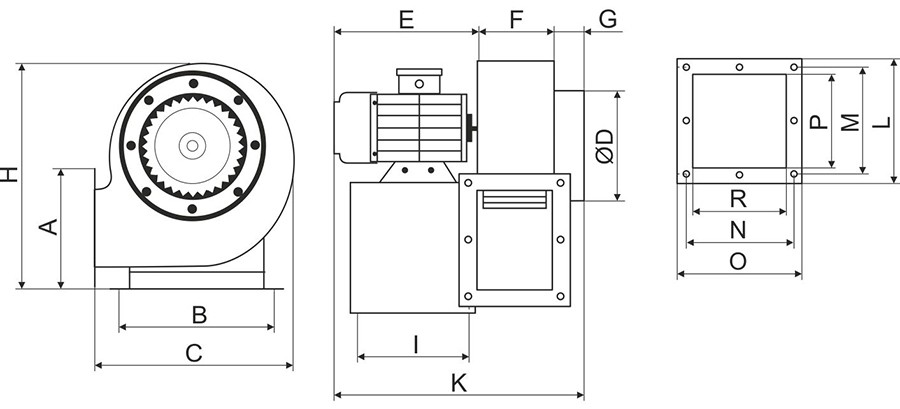

Габаритные и присоединительные размеры BURAN/BURAN-PRO

BURAN_чертеж 3.jpg

Модель	A	B	C	D	E	F	G	H	I	K	L	M	N	O	P	R
BURAN-140 BURAN-PRO-140	178	180	233	136	175	117	20	275	120	315	161	140	140	161	113	113
BURAN-200 BURAN-PRO-200	175	180	290	158	205	105	30	325	120	345	165	141	126	148	120	100
BURAN-260 BURAN-PRO-260	212	208	340	200	202	117	40	367	120	362	205	180	140	165	148	110

Технические характеристики BURAN

Модель	Напряжение, В/Гц	Потребляемая мощность, Вт	Потребляемый ток, А	Конденсатор, μF/Volt	Частота вращения, об/мин	Производительность, м³/ч	Полное давление, Па	Корректированный уровень звуковой мощности, дБА, не более 3 м	Масса, кг
BURAN-140-2K-M	220/50	370	2,6	5/400	2800	1350	670	50	8,0
BURAN-140-4K-M		300	2,0	4/400	1400	600	450	43	7,9
BURAN-200-2K-M		370	2,6	5/400	2800	1850	1190	53	9,15
BURAN-200-4K-M		300	2,0	4/400	1400	950	700	45	9,0
BURAN-260-2K-M		750	5,2	30/500	2800	2500	1900	53	13,95
BURAN-260-4K-M		350	1,2	7/400	1400	1300	1100	50	10,25

Технические характеристики BURAN-PRO

Модель	Напряжение, В/Гц	Потребляемая мощность, Вт	Потребляемый ток, А	Конденсатор, μF/Volt	Частота вращения, об/мин	Производительность, м³/ч	Полное давление, Па	Корректированный уровень звуковой мощности, дБА, не более 3 м	Масса, кг
BURAN-PRO-140-2K-M	220/50	195	0,84	6/400	2800	800	950	60	8,2
BURAN-PRO-200-2K-M	220/50	260	1,12	9/400	2800	1050	1300	58	9,4
BURAN-PRO-260-2K-M	220/50	620	2,87	10/400	2800	1800	1780	70	10,55

Электрические схемы подключения


МАРКИРОВКА:

BURAN-140-2K-M-L
           где:   BURAN - Тип вентилятора;
                    140 - Модель вентилятора;
                    2K – количество полюсов электродвигателя (2К - 2 полюса, 4K - 4 полюса);
                    M – количество фаз электродвигателя (М - одна);
                    L – исполнение корпуса (L - левосторонний выход, R - правосторонний выход).

BURAN-PRO-140-2K-M-L
           где:   BURAN-PRO - Тип вентилятора;
                    140 – Модель вентилятора;
                    2K – количество полюсов электродвигателя (2К - 2 полюса);
                    M – количество фаз электродвигателя (М - одна);
                    L – исполнение корпуса (L - левосторонний выход, R - правосторонний выход).
