Тепловентилятор РОВЕН-TF-30-AC
Описание
- Тепловентиляторы предназначены как для отопления, так и для вентилирования значительного объема помещений, где не требуется постоянного поддержания комфортных температур, а необходимо быстрое их достижение
- Установка тепловентилятора позволяет существенно сэкономить электроэнергию в ночное время и нерабочие дни: нагревательный элемент быстро достигает рабочей температуры, а принудительное нагнетание воздуха обеспечивает его более быструю циркуляцию в объёме помещения
- Регулируемые жалюзи и возможность поворота корпуса позволяют направлять поток воздуха в необходимую зону помещения
- В комплекте с РОВЕН-TF идёт универсальный крепежный кронштейн, позволяющий монтировать тепловентилятор как горизонтально, так и вертикально
- Тепловентилятор РОВЕН-TF функционирует в качестве:
- Дополнительного источника тепла, когда основная система отопления не справляется
- Местного обогрева локальных зон и рабочих мест
- Мобильного источника тепла для ремонтных и строительных работ
Конструктив
- Тепловентилятор состоит из прочного корпуса, выполненного из АBS-пластика
- В корпусе размещены: медно-алюминиевый водяной теплообменник с высоким КПД и малошумный осевой 3х скоростной вентилятор
Условия эксплуатации
- Температура теплоносителя (вода), °С:
- максимальная 110
- Давление теплоносителя не более 1,6 МПа (теплообменник агрегата испытан давлением 1,8 МПа в течение 5 минут)
- Климатическое исполнение и категория размещения согласно ГОСТ 15150-69 - У3 (в закрытых помещениях (объемах) с температурой окружающей среды от 0°С до + 40°С)

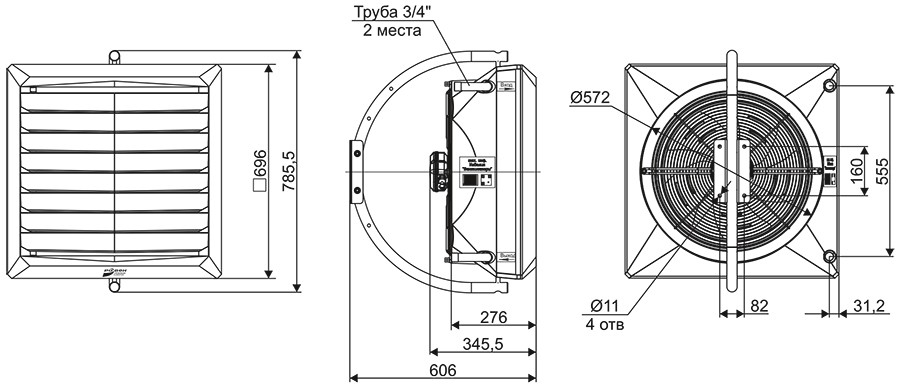

Габаритные и присоединительные размеры
Технические характеристики
|
Характеристики |
РОВЕН-TF-30-АС |
|
Мощность нагрева, кВт* |
30 |
|
Расход воздуха, м3/ч |
4900/4400/1800 |
|
Электрическая мощность, Вт |
410 |
|
Ток, А |
1,7 |
|
Напряжение питания, В/Гц |
220/50 |
|
Диаметр присоединительных патрубков, дюйм |
3/4 |
|
Степень защиты электрооборудования |
IP54 |
|
Габаритные размеры в упаковке (ВхШхГ), мм |
800х800х500 |
|
Масса, кг |
29 |
* При теплоносителе 90/70 и температуре воздуха в помещении 0 °C.
Данные для подбора тепловентилятора
|
РОВЕН-TF-30-АС |
Температура теплоносителя (вода) |
||||||||||||||||
|
110/70 |
90/70 |
80/60 |
60/40 |
||||||||||||||
|
Vmax |
Твозд.вх. |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
|
м3/ч |
°С |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
|
5300 |
0 |
32 |
22 |
0,71 |
2 |
30 |
21 |
1,33 |
7 |
26 |
18 |
1,13 |
5 |
17 |
12 |
0,75 |
3 |
|
5 |
30 |
26 |
0,66 |
2 |
28 |
24 |
1,24 |
6 |
24 |
21 |
1,05 |
4 |
15 |
15 |
0,66 |
2 |
|
|
10 |
28 |
29 |
0,62 |
2 |
26 |
28 |
1,16 |
5 |
22 |
25 |
0,96 |
4 |
13 |
19 |
0,57 |
2 |
|
|
15 |
26 |
33 |
0,58 |
1 |
24 |
32 |
1,07 |
4 |
20 |
29 |
0,87 |
3 |
11 |
23 |
0,48 |
1 |
|
|
20 |
24 |
36 |
0,53 |
1 |
22 |
35 |
0,98 |
4 |
18 |
32 |
0,78 |
3 |
9 |
26 |
0,40 |
1 |
|
Изменение угла установки и угла поворота тепловентилятора
Рекомендуемая cхема обвязки с дополнительной комплектацией клапаном NVMZ20XX
Рекомендуемая cхема обвязки с дополнительной комплектацией клапаном VZ-220
Электрическая схема подключения с дополнительной комплектацией клапаном NVMZ20XX и регулятором РОВЕН NTC752
* Двухходовой клапан NVMZ2020-2B
** Максимальное количество тепловентиляторов управляемых 1 пультом.
Электрическая схема подключения с дополнительной комплектацией клапаном VZ-220 и пультом DF
* Двухходовой клапан VZ-220.
** Максимальное количество тепловентиляторов управляемых 1 пультом.
