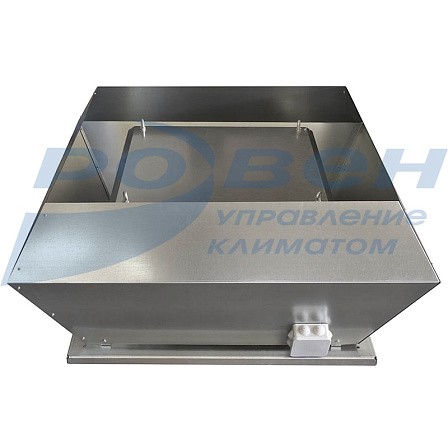

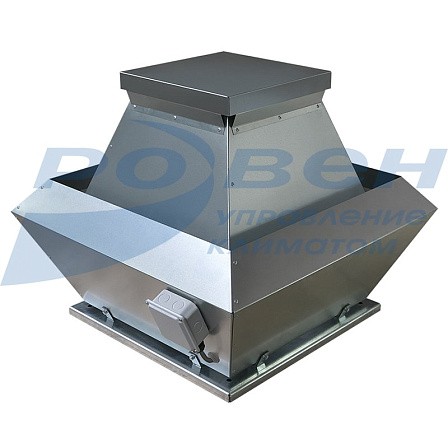

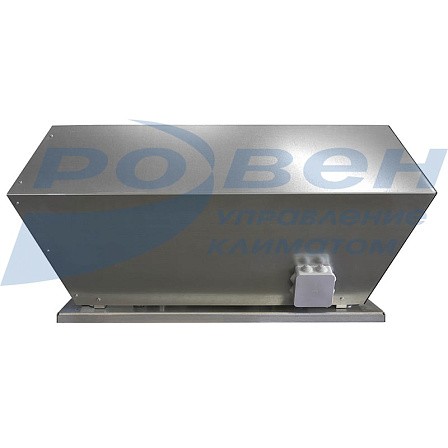

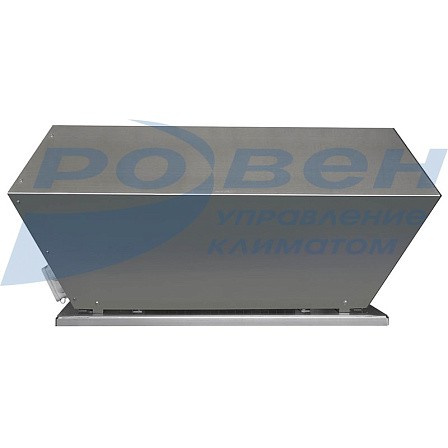

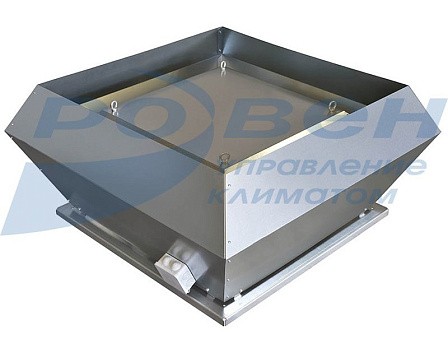

Вентилятор крышный серии ВКРФ-М
Описание
Вентиляторы крышные радиальные с выходом потока воздуха вверх
Предназначены для удаления газопаровоздушных смесей из производственных, жилых и общественных зданий в общеобменной системе вентиляции
Монтаж только в вертикальном положении на стаканы СОМ-ВКРФ-М
Конструктив
- Корпус из оцинкованной стали
- Колесо с загнутыми назад лопатками
- Комплектации:
- трехфазный электродвигатель с рабочим колесом «РН» или «РЦ»
Двигатель
Трехфазный асинхронный электродвигатель
Степень защиты электродвигателя не ниже IP 54
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69: У1 (для эксплуатации на открытом воздухе)
- Температура окружающей среды от -45°С до +40°С
- Общепромышленное (О) исполнение
- Температура перемещаемой среды:
- для комплектации с рабочим колесом «РН» или «РЦ» -45°С до +80°С
- Перемещаемая среда не должна содержать:
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

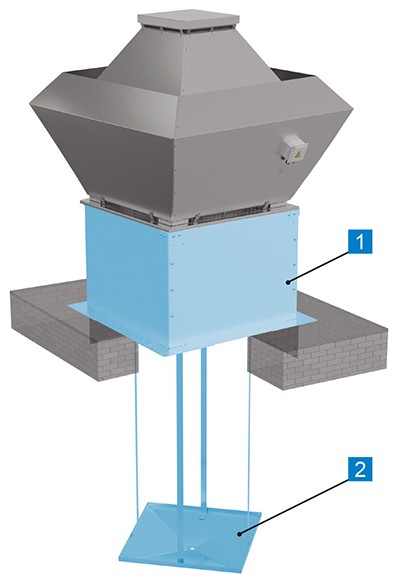

Дополнительная комплектация
1 - Стаканы опорные монтажные
2 - Дренажный поддон ДП-СОМ
* Дополнительные комплектующие в комплект поставки не входят.
Таблица применимости дополнительной комплектации на вентиляторы ВКРФ-М
|
№ вентилятора (комплектация колесом) |
Модель стакана опорного монтажного |
|
ВКРФ-М-20, ВКРФ-М-22 |
СОМ-1-О-ВКРФ-М-22 |
|
ВКРФ-М-25 |
СОМ-1-О-ВКРФ-М-25 |
|
ВКРФ-М-28 |
СОМ-1-О-ВКРФ-М-28 |
|
ВКРФ-М-31 |
СОМ-1-О-ВКРФ-М-31 |
|
ВКРФ-М-35 |
СОМ-1-О-ВКРФ-М-35 |
|
ВКРФ-М-40 |
СОМ-1-О-ВКРФ-М-40 |
|
ВКРФ-М-45 |
СОМ-1-О-ВКРФ-М-45 |
|
ВКРФ-М-50 |
СОМ-1-О-ВКРФ-М-50 |
|
ВКРФ-М-56 |
СОМ-1-О-ВКРФ-М-56 |
|
ВКРФ-М-63 |
СОМ-1-О-ВКРФ-М-63 |
|
ВКРФ-М-71 |
СОМ-1-О-ВКРФ-М-71 |
|
ВКРФ-М-80 |
СОМ-1-О-ВКРФ-М-80 |
|
ВКРФ-М-90 |
СОМ-1-О-ВКРФ-М-90 |
|
ВКРФ-М-100 |
СОМ-1-О-ВКРФ-М-100 |
|
ВКРФ-М-112 |
СОМ-1-О-ВКРФ-М-112 |
|
ВКРФ-М-125 |
СОМ-1-О-ВКРФ-М-125 |
* При выборе модели стакана опорного монтажного СОМ-ВКРФ-М, следует руководствоваться условиями и конструктивными особенностями места установки вентилятора.
Полная информация о вентиляторах ВКРФ-М в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры
|
№ вентилятора (комплектация колесом) |
Модель |
A |
B |
F |
E |
C* |
G |
d |
|
20(РЦ) |
ВКРФ-М-20-РЦ-0,25/3000/220-380 |
496 |
414 |
424 |
245 |
420 |
350 |
12 |
|
22(GH) |
ВКРФ-М-22-GH-0,15/3000/220 |
430 |
351 |
430 |
236 |
- |
350 |
8,5 |
|
22(РЦ) |
ВКРФ-М-22-РЦ-0,37/3000/220-380 |
496 |
414 |
424 |
245 |
420 |
350 |
12 |
|
25(РЦ) |
ВКРФ-М-25-РЦ-0,75/3000/220-380 |
600 |
473 |
450 |
329 |
540 |
365 |
12 |
|
28(РЦ) |
ВКРФ-М-28-РЦ-1,1/3000/220-380 |
695 |
578 |
500 |
349 |
573 |
415 |
12 |
|
31(GH) |
ВКРФ-М-31-GH-0,14/1500/220 |
561 |
441 |
520 |
316 |
- |
440 |
8,5 |
|
ВКРФ-М-31-GH-0,15/1500/380 |
||||||||
|
31(РЦ) |
ВКРФ-М-31-РЦ-0,25/1500/220-380 |
740 |
587 |
556 |
355 |
580 |
440 |
12 |
|
ВКРФ-М-31-РЦ-2,2/3000/220-380 |
||||||||
|
31(РН) |
ВКРФ-М-31-РН-0,37/1500/220-380 |
715 |
579 |
524 |
378 |
644 |
440 |
12 |
|
ВКРФ-М-31-РН-3,0/3000/220-380 |
||||||||
|
35(GH) |
ВКРФ-М-35-GH-0,22/1500/220 |
626 |
485 |
560 |
331 |
- |
480 |
8,5 |
|
ВКРФ-М-35-GH-0,22/1500/380 |
||||||||
|
35(РЦ) |
ВКРФ-М-35-РЦ-0,37/1500/220-380 |
760 |
600 |
555 |
321 |
635 |
480 |
12 |
|
ВКРФ-М-35-РЦ-4,0/3000/220-380 |
||||||||
|
40(GH) |
ВКРФ-М-40-GH-0,54/1500/380 |
717 |
528 |
610 |
418 |
- |
530 |
8,5 |
|
ВКРФ-М-40-GH-0,56/1500/220 |
||||||||
|
40(РН) |
ВКРФ-М-40-РН-0,37/1000/220-380 |
830 |
670 |
604 |
465 |
775 |
530 |
12 |
|
ВКРФ-М-40-РН-1,1/1500/220-380 |
||||||||
|
40(РЦ) |
ВКРФ-М-40-РЦ-0,75/1500/220-380 |
750 |
616 |
604 |
372 |
687 |
530 |
12 |
|
ВКРФ-М-40-РЦ-5,5/3000/220-380 |
||||||||
|
45(GH) |
ВКРФ-М-45-GH-0,81/1500/380 |
821 |
592 |
660 |
469 |
- |
580 |
8,5 |
|
ВКРФ-М-45-GH-0,83/1500/220 |
||||||||
|
45(РЦ) |
ВКРФ-М-45-РЦ-0,37/1000/220-380 |
888 |
716 |
655 |
463 |
708 |
580 |
12 |
|
ВКРФ-М-45-РЦ-1,5/1500/220-380 |
||||||||
|
50(GH) |
ВКРФ-М-50-GH-0,65/1000/380 |
901 |
652 |
710 |
497 |
- |
630 |
12 |
|
ВКРФ-М-50-GH-1,55/1500/220 |
||||||||
|
ВКРФ-М-50-GH-1,56/1500/380 |
||||||||
|
50(РН) |
ВКРФ-М-50-РН-1,1/1000/220-380 |
936 |
764 |
700 |
472 |
853 |
630 |
12 |
|
ВКРФ-М-50-РН-4,0/1500/220-380 |
||||||||
|
50(РЦ) |
ВКРФ-М-50-РЦ-0,55/1000/220-380 |
935 |
764 |
706 |
470 |
735 |
630 |
12 |
|
ВКРФ-М-50-РЦ-2,2/1500/220-380 |
||||||||
|
56(GH) |
ВКРФ-М-56-GH-0,78/1000/380 |
987 |
708 |
770 |
537 |
- |
690 |
8,5 |
|
ВКРФ-М-56-GH-2,2/1500/380 |
||||||||
|
56(РЦ) |
ВКРФ-М-56-РЦ-1,1/1000/220-380 |
973 |
797 |
764 |
470 |
810 |
690 |
12 |
|
ВКРФ-М-56-РЦ-4,0/1500/220-380 |
||||||||
|
63(GH) |
ВКРФ-М-63-GH-1,2/1000/380 |
1026 |
782 |
835 |
516 |
- |
755 |
8,5 |
|
63(РН) |
ВКРФ-М-63-РН-3,0/1000/220-380 |
1223 |
950 |
832 |
706 |
1005 |
755 |
12 |
|
ВКРФ-М-63-РН-11,0/1500/380-660 |
1108 |
|||||||
|
63(РЦ) |
ВКРФ-М-63-РЦ-2,2/1000/220-380 |
1210 |
948 |
832 |
606 |
895 |
755 |
12 |
|
ВКРФ-М-63-РЦ-7,5/1500/380-660 |
1000 |
|||||||
|
71(РЦ) |
ВКРФ-М-71-РЦ-4,0/1000/220-380 |
1483 |
1104 |
1040 |
727 |
1085 |
840 |
12 |
|
ВКРФ-М-71-РЦ-15,0/1500/380-660 |
1000 |
840 |
12 |
|||||
|
80(РН) |
ВКРФ-М-80-РН-11,0/1000/380-660 |
1756 |
1258 |
1246 |
947 |
1450 |
1149 |
15 |
|
ВКРФ-М-80-РН-30,0/1500/380-660 |
||||||||
|
80(РЦ) |
ВКРФ-М-80-РЦ-7,5/1000/380-660 |
1755 |
1260 |
1246 |
847 |
1270 |
1149 |
15 |
|
ВКРФ-М-80-РЦ-22,0/1500/380-660 |
||||||||
|
90(РЦ) |
ВКРФ-М-90-РЦ-5,5/750/380-660 |
1764 |
1497 |
1347 |
853 |
1345 |
1250 |
15 |
|
ВКРФ-М-90-РЦ-15,0/1000/380-660 |
||||||||
|
100(РН) |
ВКРФ-М-100-РН-15,0/750/380-660 |
1880 |
1526 |
1490 |
1010 |
1610 |
1389 |
15 |
|
ВКРФ-М-100-РН-30,0/1000/380-660 |
||||||||
|
100(РЦ) |
ВКРФ-М-100-РЦ-11,0/750/380-660 |
1873 |
1873 |
1488 |
1009 |
1612 |
1389 |
15 |
|
ВКРФ-М-100-РЦ-22,0/1000/380-660 |
||||||||
|
112(РЦ) |
ВКРФ-М-112-РЦ-18,5/750/380-660 |
2077 |
1728 |
1619 |
1052 |
1590 |
1522 |
15 |
|
ВКРФ-М-112-РЦ-37,0/1000/380-660 |
||||||||
|
125(РН) |
ВКРФ-М-125-РН-37,0/750/380-660 |
2077 |
1730 |
1619 |
1052 |
1800 |
1522 |
15 |
|
125(РЦ) |
ВКРФ-М-125-РЦ-18,5/750/380-660 |
2077 |
1728 |
1619 |
1052 |
1590 |
1522 |
15 |
|
ВКРФ-М-125-РЦ-45,0/1000/380-660 |
* Размер «С» при комплектации колесами РН и РЦ.
Технические характеристики
|
Наименование |
Мощность, кВт |
Ток, А |
Частота
вращения, |
Масса, кг |
Схема подключения |
|
ВКРФ-М-20-РЦ-0,25/3000/220-380 |
0,25 |
0,73 |
2720 |
24,7 |
Схема №6 |
|
ВКРФ-М-22-GH-0,15/3000/220 |
0,15 |
0,7 |
2600 |
12,8 |
Схема №1 |
|
ВКРФ-М-22-РЦ-0,37/3000/220-380 |
0,37 |
1,01 |
2755 |
25,6 |
Схема №6 |
|
ВКРФ-М-25-РЦ-0,75/3000/220-380 |
0,75 |
1,83 |
2840 |
33,7 |
Схема №6 |
|
ВКРФ-М-28-РЦ-1,1/3000/220-380 |
1,1 |
2,61 |
2840 |
43,5 |
Схема №6 |
|
ВКРФ-М-31-GH-0,14/1500/220 |
0,14 |
0,68 |
1370 |
15,7 |
Схема №1 |
|
ВКРФ-М-31-GH-0,15/1500/380 |
0,15 |
0,35 |
1400 |
15,7 |
Схема №2 |
|
ВКРФ-М-31-РЦ-0,25/1500/220-380 |
0,25 |
0,87 |
1340 |
45 |
Схема №6 |
|
ВКРФ-М-31-РН-0,37/1500/220-380 |
0,37 |
1,18 |
1340 |
43 |
Схема №6 |
|
ВКРФ-М-31-РЦ-2,2/3000/220-380 |
2,2 |
4,85 |
2855 |
59 |
Схема №6 |
|
ВКРФ-М-31-РН-3,0/3000/220-380 |
3,0 |
6,34 |
2860 |
65 |
Схема №6 |
|
ВКРФ-М-35-GH-0,22/1500/220 |
0,22 |
1,0 |
1360 |
27,4 |
Схема №1 |
|
ВКРФ-М-35-GH-0,22/1500/380 |
0,22 |
0,47 |
1380 |
27,4 |
Схема №2 |
|
ВКРФ-М-35-РЦ-0,37/1500/220-380 |
0,37 |
1,18 |
1340 |
50 |
Схема №6 |
|
ВКРФ-М-35-РЦ-4,0/3000/220-380 |
4,0 |
8,2 |
2880 |
77 |
Схема №6 |
|
ВКРФ-М-40-РН-0,37/1000/220-380 |
0,37 |
1,39 |
880 |
78 |
Схема №6 |
|
ВКРФ-М-40-GH-0,54/1500/380 |
0,54 |
1,0 |
1350 |
31,1 |
Схема №3 |
|
ВКРФ-М-40-GH-0,56/1500/220 |
0,56 |
2,46 |
1350 |
31,1 |
Схема №1 |
|
ВКРФ-М-40-РЦ-0,75/1500/220-380 |
0,75 |
2,11 |
1390 |
64 |
Схема №6 |
|
ВКРФ-М-40-РН-1,1/1500/220-380 |
1,1 |
2,85 |
1390 |
69,5 |
Схема №6 |
|
ВКРФ-М-40-РЦ-5,5/3000/220-380 |
5,5 |
11,1 |
2900 |
87,9 |
Схема №6 |
|
ВКРФ-М-45-РЦ-0,37/1000/220-380 |
0,37 |
1,39 |
880 |
73,1 |
Схема №6 |
|
ВКРФ-М-45-GH-0,81/1500/380 |
0,81 |
1,36 |
1260 |
38,2 |
Схема №4 |
|
ВКРФ-М-45-GH-0,83/1500/220 |
0,83 |
4,1 |
1340 |
38,2 |
Схема №5 |
|
ВКРФ-М-45-РЦ-1,5/1500/220-380 |
1,5 |
3,72 |
1400 |
76,7 |
Схема №6 |
|
ВКРФ-М-50-РЦ-0,55/1000/220-380 |
0,55 |
1,79 |
880 |
82,5 |
Схема №6 |
|
ВКРФ-М-50-GH-0,65/1000/380 |
0,65 |
1,45 |
900 |
95,3 |
Схема №4 |
|
ВКРФ-М-50-РН-1,1/1000/220-380 |
1,1 |
3,2 |
905 |
93 |
Схема №6 |
|
ВКРФ-М-50-GH-1,55/1500/220 |
1,55 |
6,8 |
1380 |
95,3 |
Схема №5 |
|
ВКРФ-М-50-GH-1,56/1500/380 |
1,56 |
2,9 |
1330 |
95,3 |
Схема №3 |
|
ВКРФ-М-50-РЦ-2,2/1500/220-380 |
2,2 |
5,3 |
1410 |
100 |
Схема №6 |
|
ВКРФ-М-50-РН-4,0/1500/220-380 |
4 |
8,8 |
1435 |
112 |
Схема №6 |
|
ВКРФ-М-56-GH-0,78/1000/380 |
0,78 |
1,55 |
870 |
85,8 |
Схема №4 |
|
ВКРФ-М-56-РЦ-1,1/1000/220-380 |
1,1 |
3,2 |
905 |
104 |
Схема №6 |
|
ВКРФ-М-56-GH-2,2/1500/380 |
2,2 |
3,7 |
1250 |
85,8 |
Схема №4 |
|
ВКРФ-М-56-РЦ-4,0/1500/220-380 |
4,0 |
8,8 |
1435 |
123 |
Схема №6 |
|
ВКРФ-М-63-GH-1,2/1000/380 |
1,2 |
2,7 |
900 |
111,9 |
Схема №4 |
|
ВКРФ-М-63-РЦ-2,2/1000/220-380 |
2,2 |
5,6 |
935 |
145,3 |
Схема №6 |
|
ВКРФ-М-63-РН-3,0/1000/220-380 |
3,0 |
7,64 |
960 |
183 |
Схема №6 |
|
ВКРФ-М-63-РЦ-7,5/1500/380-660 |
7,5 |
15,71 |
1450 |
200 |
Схема №7 |
|
ВКРФ-М-63-РН-11,0/1500/380-660 |
11,0 |
22,78 |
1460 |
215 |
Схема №7/ Схема №8 |
|
ВКРФ-М-71-РЦ-4,0/1000/220-380 |
4,0 |
9,75 |
960 |
224 |
Схема №6 |
|
ВКРФ-М-71-РЦ-15,0/1500/380-660 |
15,0 |
30 |
1460 |
300 |
Схема №7/ Схема №8 |
|
ВКРФ-М-80-РЦ-7,5/1000/380-660 |
7,5 |
17,2 |
970 |
373,5 |
Схема №7 |
|
ВКРФ-М-80-РН-11,0/1000/380-660 |
11,0 |
24,5 |
970 |
412 |
Схема №7/ Схема №8 |
|
ВКРФ-М-80-РЦ-22,0/1500/380-660 |
22,0 |
43,2 |
1470 |
456 |
Схема №7/ Схема №8 |
|
ВКРФ-М-80-РН-30,0/1500/380-660 |
30,0 |
57,6 |
1470 |
422,5 |
Схема №7/ Схема №8 |
|
ВКРФ-М-90-РЦ-5,5/750/380-660 |
5,5 |
13,6 |
720 |
408,5 |
Схема №7 |
|
ВКРФ-М-90-РЦ-15,0/1000/380-660 |
15,0 |
31,6 |
970 |
490 |
Схема №7/ Схема №8 |
|
ВКРФ-М-100-РЦ-11,0/750/380-660 |
11,0 |
26 |
730 |
587 |
Схема №7/ Схема №8 |
|
ВКРФ-М-100-РН-15,0/750/380-660 |
15,0 |
35 |
730 |
584 |
Схема №7/ Схема №8 |
|
ВКРФ-М-100-РЦ-22,0/1000/380-660 |
22,0 |
44,7 |
980 |
658 |
Схема №7/ Схема №8 |
|
ВКРФ-М-100-РН-30,0/1000/380-660 |
30,0 |
60 |
980 |
555 |
Схема №7/ Схема №8 |
|
ВКРФ-М-112-РЦ-18,5/750/380-660 |
18,5 |
41,1 |
730 |
767,5 |
Схема №7/ Схема №8 |
|
ВКРФ-М-112-РЦ-37,0/1000/380-660 |
37,0 |
71 |
980 |
849 |
Схема №7/ Схема №8 |
|
ВКРФ-М-125-РЦ-18,5/750/380-660 |
18,5 |
41,1 |
730 |
823 |
Схема №7/ Схема №8 |
|
ВКРФ-М-125-РН-37,0/750/380-660 |
37,0 |
78 |
740 |
877 |
Схема №7/ Схема №8 |
|
ВКРФ-М-125-РЦ-45,0/1000/380-660 |
45,0 |
86 |
980 |
992 |
Схема №7/ Схема №8 |
Шумовые характеристики
|
Наименование |
Зона измерения |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
ВКРФ-М-20-РЦ-0,25/3000/220-380 |
Всасывание |
41 |
53 |
57 |
65 |
62 |
60 |
55 |
49 |
68 |
|
Нагнетание |
44 |
56 |
60 |
68 |
65 |
63 |
58 |
52 |
71 |
|
|
Окружение |
34 |
47 |
55 |
58 |
57 |
53 |
51 |
44 |
62 |
|
|
ВКРФ-М-22-GH-0,15/3000/220 |
Всасывание |
52 |
56 |
60 |
62 |
62 |
61 |
56 |
51 |
68 |
|
Нагнетание |
56 |
60 |
64 |
66 |
66 |
65 |
60 |
55 |
72 |
|
|
Окружение |
56 |
60 |
64 |
66 |
66 |
65 |
60 |
55 |
72 |
|
|
ВКРФ-М-22-РЦ-0,37/3000/220-380 |
Всасывание |
57 |
61 |
65 |
67 |
67 |
66 |
61 |
56 |
73 |
|
Нагнетание |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
Окружение |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
ВКРФ-М-25-РЦ-0,75/3000/220-380 |
Всасывание |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
Нагнетание |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
Окружение |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
ВКРФ-М-28-РЦ-1,1/3000/220-380 |
Всасывание |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
Нагнетание |
65 |
69 |
73 |
75 |
75 |
74 |
69 |
64 |
81 |
|
|
Окружение |
65 |
69 |
73 |
75 |
75 |
74 |
69 |
64 |
81 |
|
|
ВКРФ-М-31-GH-0,14/1500/220 |
Всасывание |
41 |
45 |
49 |
51 |
51 |
50 |
45 |
40 |
57 |
|
Нагнетание |
45 |
49 |
53 |
55 |
55 |
54 |
49 |
44 |
61 |
|
|
Окружение |
45 |
49 |
53 |
55 |
55 |
54 |
49 |
44 |
61 |
|
|
ВКРФ-М-31-GH-0,15/1500/380 |
Всасывание |
42 |
46 |
50 |
52 |
52 |
51 |
46 |
41 |
58 |
|
Нагнетание |
46 |
50 |
54 |
56 |
56 |
55 |
50 |
45 |
62 |
|
|
Окружение |
46 |
50 |
54 |
56 |
56 |
55 |
50 |
45 |
62 |
|
|
ВКРФ-М-31-РЦ-0,25/1500/220-380 |
Всасывание |
48 |
52 |
56 |
58 |
58 |
57 |
52 |
47 |
64 |
|
Нагнетание |
52 |
56 |
60 |
62 |
62 |
61 |
56 |
51 |
68 |
|
|
Окружение |
52 |
56 |
60 |
62 |
62 |
61 |
56 |
51 |
68 |
|
|
ВКРФ-М-31-РН-0,37/1500/220-380 |
Всасывание |
51 |
55 |
59 |
61 |
61 |
60 |
55 |
50 |
67 |
|
Нагнетание |
55 |
59 |
63 |
65 |
65 |
64 |
59 |
54 |
71 |
|
|
Окружение |
55 |
59 |
63 |
65 |
65 |
64 |
59 |
54 |
71 |
|
|
ВКРФ-М-31-РЦ-2,2/3000/220-380 |
Всасывание |
66 |
70 |
74 |
76 |
76 |
75 |
70 |
65 |
82 |
|
Нагнетание |
70 |
74 |
78 |
80 |
80 |
79 |
74 |
69 |
86 |
|
|
Окружение |
70 |
74 |
78 |
80 |
80 |
79 |
74 |
69 |
86 |
|
|
ВКРФ-М-31-РН-3,0/3000/220-380 |
Всасывание |
52 |
56 |
60 |
62 |
62 |
61 |
56 |
51 |
68 |
|
Нагнетание |
56 |
60 |
64 |
66 |
66 |
65 |
60 |
55 |
72 |
|
|
Окружение |
56 |
60 |
64 |
66 |
66 |
65 |
60 |
55 |
72 |
|
|
ВКРФ-М-35-GH-0,22/1500/220 |
Всасывание |
44 |
48 |
52 |
54 |
54 |
53 |
48 |
43 |
60 |
|
Нагнетание |
48 |
52 |
56 |
58 |
58 |
57 |
52 |
47 |
64 |
|
|
Окружение |
48 |
52 |
56 |
58 |
58 |
57 |
52 |
47 |
64 |
|
|
ВКРФ-М-35-GH-0,22/1500/380 |
Всасывание |
45 |
49 |
53 |
55 |
55 |
54 |
49 |
44 |
61 |
|
Нагнетание |
49 |
53 |
57 |
59 |
59 |
58 |
53 |
48 |
65 |
|
|
Окружение |
49 |
53 |
57 |
59 |
59 |
58 |
53 |
48 |
65 |
|
|
ВКРФ-М-35-РЦ-0,37/1500/220-380 |
Всасывание |
57 |
61 |
65 |
67 |
67 |
66 |
61 |
56 |
73 |
|
Нагнетание |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
Окружение |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
ВКРФ-М-35-РЦ-4,0/3000/220-380 |
Всасывание |
64 |
68 |
72 |
74 |
74 |
73 |
68 |
63 |
80 |
|
Нагнетание |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
|
Окружение |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
|
ВКРФ-М-40-РН-0,37/1000/220-380 |
Всасывание |
55 |
59 |
63 |
65 |
65 |
64 |
59 |
54 |
71 |
|
Нагнетание |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
|
Окружение |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
|
ВКРФ-М-40-GH-0,54/1500/380 |
Всасывание |
46 |
50 |
54 |
56 |
56 |
55 |
50 |
45 |
62 |
|
Нагнетание |
50 |
54 |
58 |
60 |
60 |
59 |
54 |
49 |
66 |
|
|
Окружение |
50 |
54 |
58 |
60 |
60 |
59 |
54 |
49 |
66 |
|
|
ВКРФ-М-40-GH-0,56/1500/220 |
Всасывание |
46 |
50 |
54 |
56 |
56 |
55 |
50 |
45 |
62 |
|
Нагнетание |
50 |
54 |
58 |
60 |
60 |
59 |
54 |
49 |
66 |
|
|
Окружение |
50 |
54 |
58 |
60 |
60 |
59 |
54 |
49 |
66 |
|
|
ВКРФ-М-40-РЦ-0,75/1500/220-380 |
Всасывание |
58 |
62 |
66 |
68 |
68 |
67 |
62 |
57 |
74 |
|
Нагнетание |
62 |
66 |
70 |
72 |
72 |
71 |
66 |
61 |
78 |
|
|
Окружение |
62 |
66 |
70 |
72 |
72 |
71 |
66 |
61 |
78 |
|
|
ВКРФ-М-40-РН-1,1/1500/220-380 |
Всасывание |
57 |
61 |
65 |
67 |
67 |
66 |
61 |
56 |
73 |
|
Нагнетание |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
Окружение |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
ВКРФ-М-40-РЦ-5,5/3000/220-380 |
Всасывание |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
Нагнетание |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
|
Окружение |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
|
ВКРФ-М-45-РЦ-0,37/1000/220-380 |
Всасывание |
55 |
59 |
63 |
65 |
65 |
64 |
59 |
54 |
71 |
|
Нагнетание |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
|
Окружение |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
|
ВКРФ-М-45-GH-0,81/1500/380 |
Всасывание |
54 |
58 |
62 |
64 |
64 |
63 |
58 |
53 |
70 |
|
Нагнетание |
58 |
62 |
66 |
68 |
68 |
67 |
62 |
57 |
74 |
|
|
Окружение |
58 |
62 |
66 |
68 |
68 |
67 |
62 |
57 |
74 |
|
|
ВКРФ-М-45-GH-0,83/1500/220 |
Всасывание |
54 |
58 |
62 |
64 |
64 |
63 |
58 |
53 |
70 |
|
Нагнетание |
58 |
62 |
66 |
68 |
68 |
67 |
62 |
57 |
74 |
|
|
Окружение |
58 |
62 |
66 |
68 |
68 |
67 |
62 |
57 |
74 |
|
|
ВКРФ-М-45-РЦ-1,5/1500/220-380 |
Всасывание |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
Нагнетание |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
Окружение |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
ВКРФ-М-50-РЦ-0,55/1000/220-380 |
Всасывание |
56 |
60 |
64 |
66 |
66 |
65 |
60 |
55 |
72 |
|
Нагнетание |
60 |
64 |
68 |
70 |
70 |
69 |
64 |
59 |
76 |
|
|
Окружение |
60 |
64 |
68 |
70 |
70 |
69 |
64 |
59 |
76 |
|
|
ВКРФ-М-50-GH-0,65/1000/380 |
Всасывание |
45 |
49 |
53 |
55 |
55 |
54 |
49 |
44 |
61 |
|
Нагнетание |
49 |
53 |
57 |
59 |
59 |
58 |
53 |
48 |
65 |
|
|
Окружение |
49 |
53 |
57 |
59 |
59 |
58 |
53 |
48 |
65 |
|
|
ВКРФ-М-50-РН-1,1/1000/220-380 |
Всасывание |
58 |
62 |
66 |
68 |
68 |
67 |
62 |
57 |
74 |
|
Нагнетание |
62 |
66 |
70 |
72 |
72 |
71 |
66 |
61 |
78 |
|
|
Окружение |
62 |
66 |
70 |
72 |
72 |
71 |
66 |
61 |
78 |
|
|
ВКРФ-М-50-GH-1,55/1500/220 |
Всасывание |
57 |
61 |
65 |
67 |
67 |
66 |
61 |
56 |
73 |
|
Нагнетание |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
Окружение |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
ВКРФ-М-50-GH-1,56/1500/380 |
Всасывание |
57 |
61 |
65 |
67 |
67 |
66 |
61 |
56 |
73 |
|
Нагнетание |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
Окружение |
61 |
65 |
69 |
71 |
71 |
70 |
65 |
60 |
77 |
|
|
ВКРФ-М-50-РЦ-2,2/1500/220-380 |
Всасывание |
65 |
69 |
73 |
75 |
75 |
74 |
69 |
64 |
81 |
|
Нагнетание |
69 |
73 |
77 |
79 |
79 |
78 |
73 |
68 |
85 |
|
|
Окружение |
69 |
73 |
77 |
79 |
79 |
78 |
73 |
68 |
85 |
|
|
ВКРФ-М-50-РН-4,0/1500/220-380 |
Всасывание |
64 |
68 |
72 |
74 |
74 |
73 |
68 |
63 |
80 |
|
Нагнетание |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
|
Окружение |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
|
ВКРФ-М-56-GH-0,78/1000/380 |
Всасывание |
49 |
53 |
57 |
59 |
59 |
58 |
53 |
48 |
65 |
|
Нагнетание |
53 |
57 |
61 |
63 |
63 |
62 |
57 |
52 |
69 |
|
|
Окружение |
53 |
57 |
61 |
63 |
63 |
62 |
57 |
52 |
69 |
|
|
ВКРФ-М-56-РЦ-1,1/1000/220-380 |
Всасывание |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
Нагнетание |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
Окружение |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
ВКРФ-М-56-GH-2,2/1500/380 |
Всасывание |
59 |
63 |
67 |
69 |
69 |
68 |
63 |
58 |
75 |
|
Нагнетание |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
Окружение |
63 |
67 |
71 |
73 |
73 |
72 |
67 |
62 |
79 |
|
|
ВКРФ-М-56-РЦ-4,0/1500/220-380 |
Всасывание |
67 |
71 |
75 |
77 |
77 |
76 |
71 |
66 |
83 |
|
Нагнетание |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
|
Окружение |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
|
ВКРФ-М-63-GH-1,2/1000/380 |
Всасывание |
56 |
60 |
64 |
66 |
66 |
65 |
60 |
55 |
72 |
|
Нагнетание |
60 |
64 |
68 |
70 |
70 |
69 |
64 |
59 |
76 |
|
|
Окружение |
60 |
64 |
68 |
70 |
70 |
69 |
64 |
59 |
76 |
|
|
ВКРФ-М-63-РЦ-2,2/1000/220-380 |
Всасывание |
60 |
64 |
68 |
70 |
70 |
69 |
64 |
59 |
76 |
|
Нагнетание |
64 |
68 |
72 |
74 |
74 |
73 |
68 |
63 |
80 |
|
|
Окружение |
64 |
68 |
72 |
74 |
74 |
73 |
68 |
63 |
80 |
|
|
ВКРФ-М-63-РН-3,0/1000/220-380 |
Всасывание |
60 |
64 |
68 |
70 |
70 |
69 |
64 |
59 |
76 |
|
Нагнетание |
64 |
68 |
72 |
74 |
74 |
73 |
68 |
63 |
80 |
|
|
Окружение |
64 |
68 |
72 |
74 |
74 |
73 |
68 |
63 |
80 |
|
|
ВКРФ-М-63-РЦ-7,5/1500/380-660 |
Всасывание |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
Нагнетание |
75 |
79 |
83 |
85 |
85 |
84 |
79 |
74 |
91 |
|
|
Окружение |
75 |
79 |
83 |
85 |
85 |
84 |
79 |
74 |
91 |
|
|
ВКРФ-М-63-РН-11,0/1500/380-660 |
Всасывание |
70 |
74 |
78 |
80 |
80 |
79 |
74 |
69 |
86 |
|
Нагнетание |
74 |
78 |
82 |
84 |
84 |
83 |
78 |
73 |
90 |
|
|
Окружение |
74 |
78 |
82 |
84 |
84 |
83 |
78 |
73 |
90 |
|
|
ВКРФ-М-71-РЦ-4,0/1000/220-380 |
Всасывание |
67 |
71 |
75 |
77 |
77 |
76 |
71 |
66 |
83 |
|
Нагнетание |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
|
Окружение |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
|
ВКРФ-М-71-РЦ-15,0/1500/380-660 |
Всасывание |
73 |
77 |
81 |
83 |
83 |
82 |
77 |
72 |
89 |
|
Нагнетание |
77 |
81 |
85 |
87 |
87 |
86 |
81 |
76 |
93 |
|
|
Окружение |
77 |
81 |
85 |
87 |
87 |
86 |
81 |
76 |
93 |
|
|
ВКРФ-М-80-РЦ-7,5/1000/380-660 |
Всасывание |
69 |
73 |
77 |
79 |
79 |
78 |
73 |
68 |
85 |
|
Нагнетание |
73 |
77 |
81 |
83 |
83 |
82 |
77 |
72 |
89 |
|
|
Окружение |
73 |
77 |
81 |
83 |
83 |
82 |
77 |
72 |
89 |
|
|
ВКРФ-М-80-РН-11,0/1000/380-660 |
Всасывание |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
Нагнетание |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
|
Окружение |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
|
ВКРФ-М-80-РЦ-22,0/1500/380-660 |
Всасывание |
77 |
81 |
85 |
87 |
87 |
86 |
81 |
76 |
93 |
|
Нагнетание |
81 |
85 |
89 |
91 |
91 |
90 |
85 |
80 |
97 |
|
|
Окружение |
81 |
85 |
89 |
91 |
91 |
90 |
85 |
80 |
97 |
|
|
ВКРФ-М-80-РН-30,0/1500/380-660 |
Всасывание |
76 |
80 |
84 |
86 |
86 |
85 |
80 |
75 |
92 |
|
Нагнетание |
80 |
84 |
88 |
90 |
90 |
89 |
84 |
79 |
96 |
|
|
Окружение |
80 |
84 |
88 |
90 |
90 |
89 |
84 |
79 |
96 |
|
|
ВКРФ-М-90-РЦ-5,5/750/380-660 |
Всасывание |
64 |
68 |
72 |
74 |
74 |
73 |
68 |
63 |
80 |
|
Нагнетание |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
|
Окружение |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
|
ВКРФ-М-90-РЦ-15,0/1000/380-660 |
Всасывание |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
Нагнетание |
75 |
79 |
83 |
85 |
85 |
84 |
79 |
74 |
91 |
|
|
Окружение |
75 |
79 |
83 |
85 |
85 |
84 |
79 |
74 |
91 |
|
|
ВКРФ-М-100-РЦ-11,0/750/380-660 |
Всасывание |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
Нагнетание |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
|
Окружение |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
|
ВКРФ-М-100-РН-15,0/750/380-660 |
Всасывание |
68 |
72 |
76 |
78 |
78 |
77 |
72 |
67 |
84 |
|
Нагнетание |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
|
Окружение |
72 |
76 |
80 |
82 |
82 |
81 |
76 |
71 |
88 |
|
|
ВКРФ-М-100-РЦ-22,0/1000/380-660 |
Всасывание |
73 |
77 |
81 |
83 |
83 |
82 |
77 |
72 |
89 |
|
Нагнетание |
77 |
81 |
85 |
87 |
87 |
86 |
81 |
76 |
93 |
|
|
Окружение |
77 |
81 |
85 |
87 |
87 |
86 |
81 |
76 |
93 |
|
|
ВКРФ-М-100-РН-30,0/1000/380-660 |
Всасывание |
71 |
75 |
79 |
81 |
81 |
80 |
75 |
70 |
87 |
|
Нагнетание |
75 |
79 |
83 |
85 |
85 |
84 |
79 |
74 |
91 |
|
|
Окружение |
75 |
79 |
83 |
85 |
85 |
84 |
79 |
74 |
91 |
|
|
ВКРФ-М-112-РЦ-18,5/750/380-660 |
Всасывание |
70 |
74 |
78 |
80 |
80 |
79 |
74 |
69 |
86 |
|
Нагнетание |
74 |
78 |
82 |
84 |
84 |
83 |
78 |
73 |
90 |
|
|
Окружение |
74 |
78 |
82 |
84 |
84 |
83 |
78 |
73 |
90 |
|
|
ВКРФ-М-112-РЦ-37,0/1000/380-660 |
Всасывание |
76 |
80 |
84 |
86 |
86 |
85 |
80 |
75 |
92 |
|
Нагнетание |
80 |
84 |
88 |
90 |
90 |
89 |
84 |
79 |
96 |
|
|
Окружение |
80 |
84 |
88 |
90 |
90 |
89 |
84 |
79 |
96 |
|
|
ВКРФ-М-125-РЦ-18,5/750/380-660 |
Всасывание |
75 |
79 |
83 |
85 |
85 |
84 |
79 |
74 |
91 |
|
Нагнетание |
79 |
83 |
87 |
89 |
89 |
88 |
83 |
78 |
95 |
|
|
Окружение |
79 |
83 |
87 |
89 |
89 |
88 |
83 |
78 |
95 |
|
|
ВКРФ-М-125-РН-37,0/750/380-660 |
Всасывание |
74 |
78 |
82 |
84 |
84 |
83 |
78 |
73 |
90 |
|
Нагнетание |
78 |
82 |
86 |
88 |
88 |
87 |
82 |
77 |
94 |
|
|
Окружение |
78 |
82 |
86 |
88 |
88 |
87 |
82 |
77 |
94 |
|
|
ВКРФ-М-125-РЦ-45,0/1000/380-660 |
Всасывание |
78 |
82 |
86 |
88 |
88 |
87 |
82 |
77 |
94 |
|
Нагнетание |
82 |
86 |
90 |
92 |
92 |
91 |
86 |
81 |
98 |
|
|
Окружение |
82 |
86 |
90 |
92 |
92 |
91 |
86 |
81 |
98 |
|
Электрические схемы подключения вентиляторов в сеть 380 В
Схема 6: для двигателей Δ/Y 220/380В стандартное подключение Y (звезда);
Схема 7: для двигателей Δ/Y 380/660В стандартное подключение Δ (треугольник);
Схема 8: для двигателей Δ/Y 380/660В запуск по схеме переключения звезда «Y» - треугольник «Δ».
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
